Instalar hidráulica e elétrica em estrutura LSF exige uma estratégia diferente da alvenaria convencional. Os perfis de aço galvanizado criam caminhos e restrições que, se ignoradas, custam caro em retrabalho e atrasos.
A construção em Light Steel Frame (LSF) industrializa a estrutura, mas as instalações seguem muitas vezes o improviso da obra tradicional. Você precisa entender como os tubos hidráulicos e cabos elétricos convivem com as montantes de aço — e por que passar uma tubulação "por dentro" da parede LSF não funciona da mesma forma que na alvenaria.
Este artigo desvenda como profissionais experientes integram hidráulica e elétrica em LSF sem comprometer prazos, segurança ou custos.

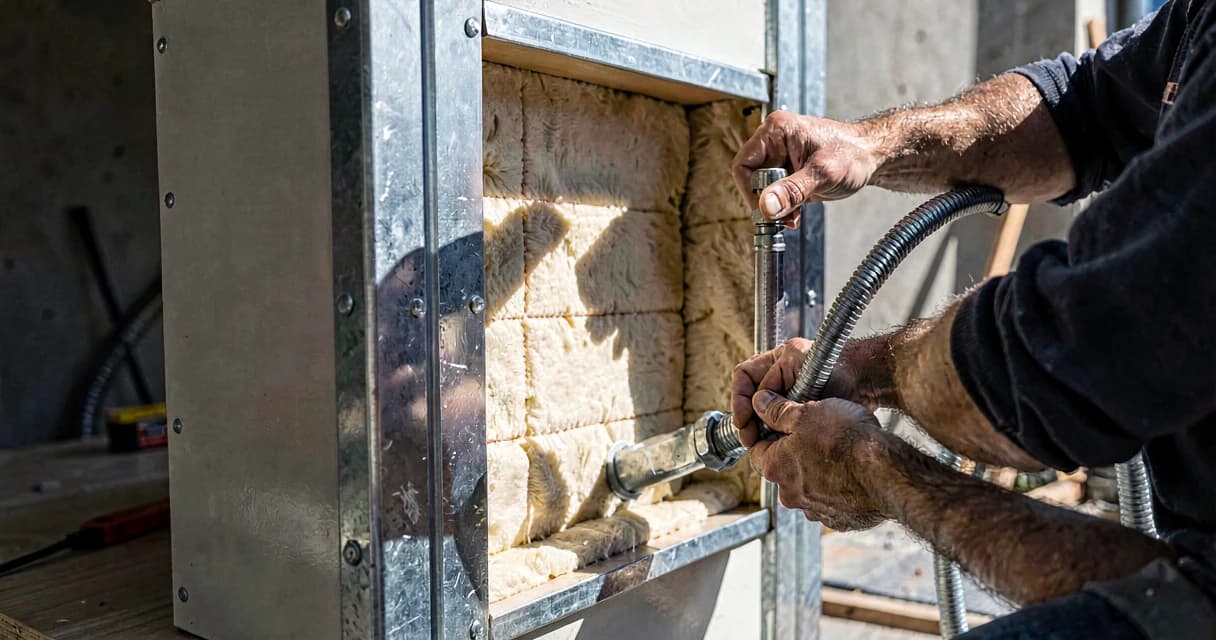

Por que LSF muda tudo nas instalações
Na alvenaria, você abre rasgos, passa tubos e cabos, depois faz o revestimento. Em LSF, a parede já vem com altura e profundidade definidas — e os perfis de aço ocupam espaço precioso.
Um painel LSF típico tem 8–12 cm de espessura total (montante + espuma ou lã mineral + forro). Se você quer passar instalação *dentro* da cavidade, precisa respeitar:
- Distância mínima de 3 cm entre tubo/cabo e a face externa (norma ABNT).
- Espaço real disponível entre montantes: geralmente 7,5–12 cm, reduzido pela isolação térmica.
- Proteção mecânica obrigatória se houver furo na montante.
- Isolamento elétrico reforçado em ambientes úmidos.
A verdade prática: o melhor caminho é planejar as instalações *antes* da montagem. Segundo profissionais que acompanham obras LSF, adiar essa decisão custa entre 15% e 25% de retrabalho.
Duas estratégias principais: embutida vs. aparente
Você escolhe entre enterrar a instalação na parede ou deixá-la visível. Cada uma tem trade-offs claros.
Instalação embutida (dentro da parede LSF):
Vantagem: acabamento limpo, economia de espaço. Desvantagem: difícil acesso futuro, risco de danificar durante passagem. Exige eletroduto rígido ou canaleta especial — nunca fio solto. Hidráulica embutida é rara; geralmente limita-se a pequenas passagens.
Custo adicional: entre R$ 40 e R$ 80 por metro linear de eletroduto galvanizado reforçado, instalação incluída. Tempo extra: 1–2 dias em um apartamento de 80 m².

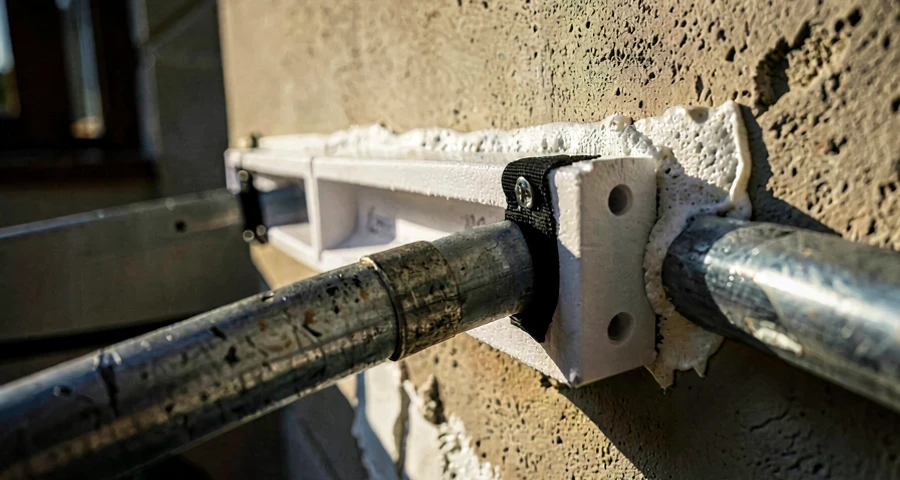

Instalação aparente (na face da parede ou em canaletas externas):
Vantagem: acesso fácil, manutenção simples, sem risco de dano estrutural. Desvantagem: visível, exige acabamento estético melhor. Permite usar canaletas plásticas (Eletroflex, Legrand) ou eletrodutos curvados — mais flexibilidade que embutida.
Custo: entre R$ 15 e R$ 40 por metro linear. Tempo: 30% menos que embutida.
Passagens de tubulações em montantes: o erro que ninguém corrige
Quando você precisa furar a montante de aço para passar uma tubulação, está criando um ponto de fragilidade estrutural. Muita gente não trata isso com seriedade.
A NBR 15253 (especificamente para LSF) exige:
- Furos de diâmetro máximo de 40 mm em montantes de 90 mm.
- Distância mínima de 20 cm entre furos na mesma montante.
- Proteção com mangueira ou eletroduto quando há movimento ou vibração.
- Furo deve estar a no mínimo 30 cm das emendas de perfis.
- Lacre posterior com espuma expansiva (não deixar vão).
- Documentar cada furo em planta — será necessário na manutenção futura.
Na prática, o que mais acontece: o encanador fura dois ou três furos seguidos na mesma montante porque "fica mais rápido", sem avisar o estruturalista. Depois, quando chove e há infiltração, ou quando faz calor e a estrutura trabalha, aquele painel começa a gemer — sinal de sobrecarga local.
Foto de obra real: em um prédio LSF em Curitiba, após 3 anos, uma montante com 5 furos abertos começou a apresentar deformação de 2 cm em relação aos painéis adjacentes. Custou R$ 8.000 para reforço estrutural.
Tabela de soluções: embutida, aparente e hibrida comparadas
| Critério | Embutida na parede | Aparente em canaleta | Hibrida (misto) |
|---|---|---|---|
| Acabamento visual | Excelente (invisível) | Bom (se canaleta fina) | Bom (áreas críticas escondidas) |
| Custo material/m² | R$ 50–90 | R$ 20–50 | R$ 35–70 |
| Tempo execução | Longo (3–5 dias/100m²) | Curto (1–2 dias/100m²) | Médio (2–3 dias/100m²) |
| Acesso p/ manutenção | Difícil (requer abertura) | Fácil (abrir canaleta) | Médio (misto conforme zona) |
| Risco de dano estrutural | Alto (furos na montante) | Nulo (fora da estrutura) | Baixo (poucos furos) |
| Adequada para hidráulica? | Rara (tubos rígidos) | Ótima (flexibilidade total) | Boa (para linhas principais) |
Recomendação de campo: 80% dos projetos LSF bem-executados usam estratégia hibrida — elétrica aparente em canaletas nos ambientes de serviço (cozinha, banheiro, área de serviço) e embutida apenas em salas e quartos, onde é invisível. Hidráulica sempre aparente, salvo exceções em piso (tubulação radiante).
Coordenação com a estrutura: quando planejar as instalações
Se você começa a pensar em hidráulica e elétrica quando os painéis estão sendo erguidos, perdeu a melhor oportunidade.
O cronograma ideal é assim:
- Fase 1 (Projeto Executivo — antes da fabricação dos painéis): O projetista de instalações trabalha junto com o estruturalista LSF. Definem caminhos, alturas de saídas, bloqueios de furos. Os painéis saem da fábrica com furos e proteções já previstos.
- Fase 2 (Fabricação): Fábrica produz painéis com eletrodutos ou canaletas já embutidos (se for o caso) — há fábricas que fazem isso.
- Fase 3 (Montagem): Painéis chegam à obra prontos. Instaladores só precisam fazer conexões e testes.
- Fase 4 (Pós-montagem): Aparente é instalada, embutida é verificada, testes são feitos.
O custo dessa coordenação? Entre R$ 1.500 e R$ 3.000 em horas de projeto, dependendo do tamanho da obra. O retorno? Eliminação de retrabalhos que custariam 5 a 10 vezes mais.
Publicidade
Especificação de materiais para LSF: o que compra diferente
| Material / Solução | Especificação LSF | Qtd. ref. (100m²) | Marca referência | Observação |
|---|---|---|---|---|
| Eletroduto rígido galvanizado | ¾" (20mm), espessura 1,2mm | 40–60m | Tigre, Cemar | Melhor que PVC — resiste à contração térmica |
| Canaleta para elétrica | 40×25mm, PVC ou poliestireno | 80–120m | Eletroflex, Legrand, Krona | Permite repuxamento fácil de cabos |
| Fita veda-rosca (PTFE) | 12mm × 50m | 2–3 rolos | Vedacit, 3M | Hidráulica em LSF: sempre use, mesmo em roscas novas |
| Mangueira hidráulica SAE | ¾" (19mm), classe 2 | 30–50m | Hydronorth, Vosschemie | Evite PVC em LSF — aço galvanizado causa corrosão galvânica |
| Abraçadera nylon | Preta, autotravante, 200×4.8mm | 200–300 peças | 3M, Panduit | Prender mangueiras/cabos em montantes sem danificar |
| Espuma expansiva (selante) | Poliuretano, RoHS, sem CFC | 8–12 latas (750ml) | Sika, Brasilfix | Lacrar furos em montante — impede infiltração e vibração |
Custo total de materiais estimado: entre R$ 2.800 e R$ 4.500 para um apartamento de 80 m² (ambas as instalações). Mão de obra: entre R$ 3.500 e R$ 5.500, dependendo da complexidade.
Erros comuns que consomem tempo e dinheiro
Erro 1: Usar eletroduto PVC em parede LSF.
PVC dilata e contrai com a temperatura muito mais que o aço dos perfis. Resultado: o tubo fica frouxo dentro de 6–12 meses, os cabos começam a se soltar e derramam dentro da parede. Depois chove, corrosão, curto-circuito. Use galvanizado ou poliestireno — maior compatibilidade térmica.
Erro 2: Passar tubulação hidráulica *dentro* da parede LSF.
Vazamento em tubo interno é desastre total em parede LSF — a umidade fica presa no isolamento. Diferente de alvenaria, onde você abre rasgos e deixa secar. Hidráulica deve ser aparente sempre.
Erro 3: Não documentar furos em montante.
Obra segue, anos depois alguém precisa pendurar uma prateleira ou reforçar algo — e não sabe onde estão os furos. Acaba danificando ainda mais. Tire foto de cada furo aberto, numere em planta.
Erro 4: Embutir elétrica sem eletroduto.
Alguns encanadores passam fio solto dentro da cavidade da parede LSF "para ganhar espaço". A isolação fica vulnerável a atrito contra o aço durante o movimento térmico. Sempre use eletroduto ou canaleta — sem exceção.
Compatibilidade entre aço galvanizado e materiais de instalação
O aço galvanizado da estrutura LSF não ama todos os materiais. Saber isso evita corrosão acelerada.
Cobre: Risco de corrosão galvânica. Se usar tubulação de cobre para água, mantenha distância mínima de 5 cm do aço e use isolante (fita PTFE grossa ou manta de PVC).
Aço carbono sem galvanização: Proibido. Enferruja rápido perto do aço galvanizado.
Alumínio: Aceitável se isolado. Canaletas e conduletes de alumínio funcionam bem se não tiverem contato direto com o aço.
Plástico (PVC, poliestireno): Seguro. Sem risco eletroquímico. Preferencial para canaletas em LSF.
Aço inoxidável: Ótimo, mas caro. Use apenas se a especificação técnica exigir (ambientes agressivos).
Passando testes e documentação técnica
Quando termina a instalação hidráulica e elétrica em LSF, você não apenas fecha a parede. Precisa comprovar que tudo funciona e que não há risco estrutural.
Para elétrica: Teste de isolamento (megohmetro, 1.000V), medição de terra, prova de funcionamento. Arquivo: relatório com fotos dos circuitos, disjuntores, tomadas.
Para hidráulica: Teste de pressão (1,5× a pressão de trabalho, mantido por 30 minutos), inspeção visual de vazamentos, teste de estanqueidade em todos os pontos de conexão. Documento: certificado de teste com data, pressão aplicada, resultado (PASSOU/FALHOU).
Para estrutural (furos em montante): Relatório fotográfico de cada furo, diâmetro, localização, proteção aplicada. Esse arquivo fica com a gestão do edifício — será consultado em ampliações ou reformas futuras.
Tempo total de testes e documentação: 2–3 dias. Custo: R$ 800–1.500 (profissional especializado). Imprescindível para garantia e seguro do imóvel.
Dúvidas frequentes: instalações hidráulicas e elétricas em LSF
Posso usar PVC flexível para passar elétrica dentro da parede LSF?
Tecnicamente sim, mas é arriscado. PVC flexível (corrugado) deixa espaços onde a umidade se acumula. Se houver infiltração, a água fica presa. Além disso, tem menor resistência mecânica — um movimento da estrutura pode danificar. Melhor opção: eletroduto rígido galvanizado ou canaleta de poliestireno. Custo extra é mínimo (R$ 5–10/m) comparado ao risco.
Qual a vida útil de uma instalação elétrica embutida em parede LSF?
O eletroduto galvanizado dura 30–40 anos se protegido da umidade. Os cabos (isolação de PVC) duram 20–25 anos em ambiente seco, menos em ambientes úmidos. O maior risco é infiltração — se água entrar na parede e ficar presa, a degradação acelera para 5–10 anos. Por isso, selagem de furos em montante é crítica. Manutenção: inspeção visual a cada 5 anos em banheiros e cozinhas.
Posso reparar uma tubulação hidráulica dentro da parede LSF sem abrir a parede inteira?
Não, praticamente impossível. Se vazar, você descobre porque vaza pela face oposta ou pelo piso. Aí não há jeito: abre a parede, retira a tubulação danificada, substitui. Por isso é tão importante: tubulação hidráulica em LSF *deve* ser aparente. Se o projeto forçar a embutida (muito raro), use apenas em trechos curtos e acessíveis — nunca em vãos inteiros. Custo de reparo depois: R$ 2.000–5.000 + impacto no cronograma.
Vale a pena instalar tubulação de radiante (aquecimento) dentro da laje em LSF?
Sim, se for planejado desde a estruturação. A laje mista (LSF + concreto) de 12–15 cm permite passar tubulação de ½" dentro do concreto sem comprometer resistência. Custo: adiciona R$ 80–120/m² à laje. Benefício: conforto térmico distribuído e economia de 20% em aquecimento comparado a radiadores. Cuidado: deve ser feito na fábrica ou no canteiro *antes* de qualquer outro trabalho na laje. Depois não há volta.
Fiz furos demais em uma montante LSF — como reforçar sem derrubar a parede?
Se ultrapassou os limites (mais de 3–4 furos de 40mm na mesma montante), a solução é reforço estrutural local: aplicar uma emenda de aço (fechado ou cantoneira) de 80–120 cm de altura, soldado ou parafusado aos lados da montante comprometida. Custo: R$ 300–600 por montante. Tempo: 4–6 horas. Exige verificação de um calculista de estruturas. Melhor: não chegar a esse ponto — coordenar as instalações com antecedência.
Instalar hidráulica e elétrica em LSF não é apenas "passar tubo em lugar diferente". É um trabalho de coordenação, planejamento e respeito aos limites da estrutura. Quem consegue integrar essas instalações desde a fase de projeto executa 30% mais rápido e gasta 15–20% menos em ajustes. Se sua obra LSF ainda não definiu o caminho das instalações, reúna estruturalista, encanador, eletricista e projetista — antes de qualquer painel subir. Esse investimento de 2–3 dias de projeto poupa semanas de retrabalho e evita danos que custarão caro depois.
