Aterramento elétrico não é acessório — é a barreira entre você e um choque potencialmente fatal. A NBR 5410 obriga três sistemas diferentes de aterramento e cada um protege de forma única. Aqui você descobre qual exatamente sua casa precisa, por que a norma exige isso e como saber se o aterramento está feito certo.
A maioria dos donos de casa descobre que o aterramento está errado ou incompleto quando um eletricista faz revisão de manutenção. O problema: ninguém vê aterramento funcionando. Você só nota quando falha — e aí já é tarde. A norma técnica brasileira existe justamente para evitar essa descoberta traumática.
O que a NBR 5410 exige em aterramento elétrico
A NBR 5410 (Instalações elétricas de baixa tensão) dedica seções inteiras ao aterramento porque segurança começa aí. A norma não é um guia opcional — é obrigatória em qualquer instalação nova, reforma ou regularização de imóvel no Brasil.
O aterramento serve dois objetivos que você precisa diferenciar:
- Proteção contra choque elétrico: desvia corrente de fuga para a terra quando alguém toca metal energizado
- Proteção de equipamentos: protege geladeira, TV, computador contra picos de tensão (especialmente em chuvas)
A norma exige aterramento em locais molhados (banheiro, cozinha, área de serviço, lavanderias) de forma obrigatória. Em outros ambientes, é obrigatório também — a diferença está na rapidez com que o sistema deve desligar.

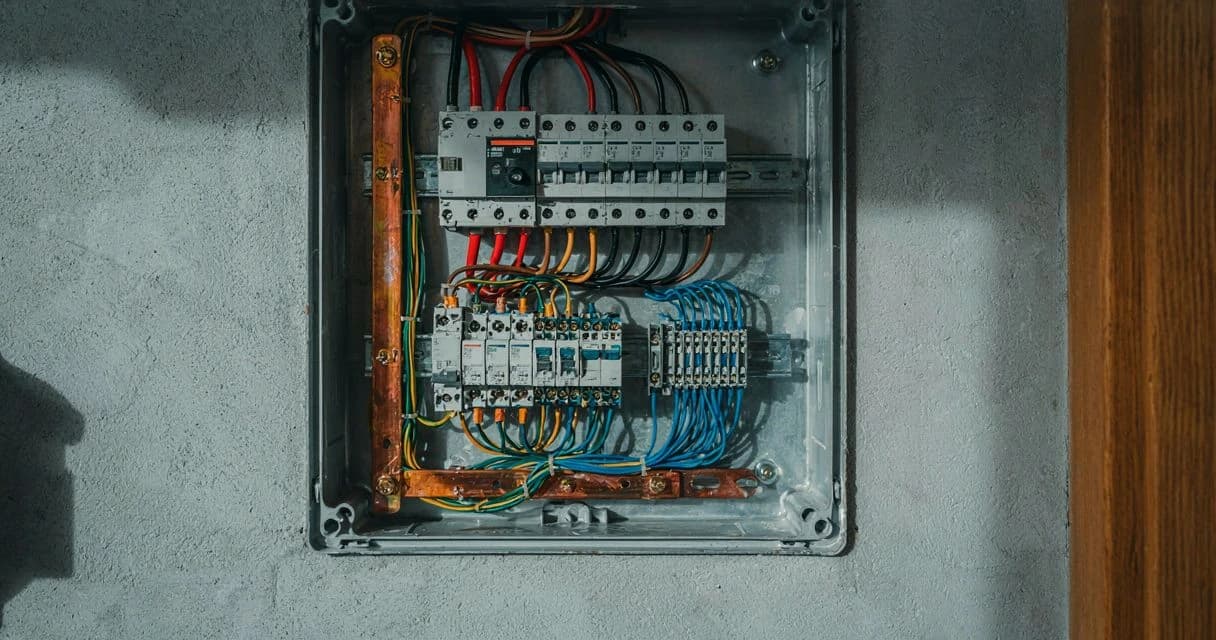

Um erro comum: pensar que a barra de ferro enterrada no quintal é o aterramento completo. Na prática, o aterramento é um sistema: eletrodo + condutor de aterramento + barra no quadro + dispositivo de proteção (como o disjuntor diferencial) funcionando juntos.
Os 3 tipos de esquema de aterramento que a norma reconhece
A NBR 5410 reconhece três esquemas de aterramento. Qual deles está na sua casa depende da infraestrutura que a distribuidora de energia oferece. Você não escolhe — o projeto elétrico é adaptado a isso.
| Esquema | Sigla | O que é | Onde é comum | Proteção |
|---|---|---|---|---|
| Aterramento separado | TT | Neutro aterrado na subestação; casa tem seu próprio eletrodo de aterramento independente | Zonas rurais e casas isoladas | Depende inteiramente do seu eletrodo e do disjuntor diferencial |
| Neutro aterrado no quadro | TN-S | Fio neutro aterrado na subestação e novamente no quadro da casa; fio de proteção (PE) separado | Maioria das casas urbanas; padrão moderno | Mais rápida que TT; confia parcialmente na distribuidora |
| Neutro + PE combinados | TN-C-S | Até o quadro, neutro e PE vêm juntos; depois se separam | Casas antigas ou reformas parciais | Intermediária; pode ter limitações com disjuntor diferencial |
Na prática, quase toda casa urbana moderna recebe TN-S da distribuidora. Cidades como São Paulo, Rio e Belo Horizonte padronizaram isso. Você não faz nada — apenas segue o padrão oferecido e protege sua instalação interna com disjuntor diferencial.
A diferença que você realmente controla: se o quadro tem disjuntor diferencial (DR) ou não. Esse dispositivo é quem desliga a corrente em milissegundos quando detecta fuga para a terra.
Como fazer aterramento correto em uma instalação residencial
Se você está reformando, ampliando ou regularizando uma instalação, o aterramento segue esta sequência obrigatória:
- Verifique o tipo de esquema oferecido pela distribuidora. Abra o quadro (ou visualize o padrão de entrada) — procure por quanto fios chegam da rua. A concessionária local informa qual esquema é padrão na sua região.
- Instale o eletrodo de aterramento se houver indicação TT. Usa-se uma haste de cobre (ou aço revestido) cravada no solo a 3 metros de profundidade, em local com umidade constante. A resistência deve ser ≤ 40 ohms (medida com megômetro).
- Instale o condutor de proteção (fio verde/amarelo) desde o eletrodo até o quadro. Pode ser enterrado ou fixado em eletroduto. Seção mínima: 10 mm² (cobre) ou 16 mm² (aço galvanizado) conforme a corrente do ramal principal.
- Interconecte eletrodo, neutro e massas metálicas no quadro. Todo metal acessível da casa (tubo de gás, cano de água, estrutura metálica) deve estar conectado à barra de aterramento do quadro via condutor de proteção.
- Instale disjuntor diferencial (DR) de 30 mA em circuitos de risco. Banheiro, cozinha, área de serviço e qualquer circuito de tomada externa ou de equipamento exigem DR. Quadros modernos trazem um DR geral que protege tudo.
- Faça medição de resistência de aterramento. Contrate um eletricista com megômetro. A leitura deve estar ≤ 40 ohms. Se estiver acima, o eletrodo não foi bem executado.
- Solicite certificação ao concluir. Engenheiro eletricista assina ART (Anotação de Responsabilidade Técnica) junto ao CREA. Isso é obrigatório para casas novas ou reformas acima de certo valor.
Dica de obra: durante escavação para eletrodo, escolha local longe de tubulação de esgoto ou água. Se houver lençol freático raso (água subterrânea próxima à superfície), ótimo — a resistência cai naturalmente. Areia seca é o pior cenário.
Qual a maneira correta de fazer aterramento em banheiro, cozinha e área de serviço
Esses ambientes molhados exigem proteção reforçada porque o contato com água reduz drasticamente a resistência da pele — um leve choque de 50 V já é perigoso.
A norma exige aqui:
- Disjuntor diferencial de 30 mA (máximo) em cada circuito ou um geral de 30 mA no quadro
- Fio de proteção (terra verde/amarelo) em todas as tomadas
- Tomadas do tipo 2P+T (com pino de aterramento) — as antigas 2P são proibidas em banheiros desde 2008
- Condutor de proteção também em pontos de luz que usem luminárias metálicas
Publicidade
A prática errada comum: instalar DR apenas no chuveiro. A norma quer DR em todo circuito de tomada desses ambientes. A geladeira, máquina de lavar, ventilador — tudo precisa de proteção diferencial.
Tabela de referência: materiais mínimos de aterramento por tipo de instalação
| Componente | Especificação NBR 5410 | Material típico | Dimensão/Seção |
|---|---|---|---|
| Eletrodo | Haste ou placa enterrada | Cobre eletrolítico ou aço galvanizado | ∅ 16 mm, L ≥ 3 m (haste) ou 2 m² (placa) |
| Condutor de proteção (PE) | Do eletrodo ao quadro | Cobre isolado (recomendado) ou nu em eletroduto | 10 mm² (cobre) ou 16 mm² (aço) |
| Barra de aterramento | No quadro principal | Cobre ou latão | 40 A mín.; espaço para ≥4 condutores |
| Disjuntor diferencial (DR) | Locais molhados / tomadas externas | Siemens, Nansen, Positivo, Tramontina | 30 mA (obrigatório em banheiro/cozinha) |
| Conexões terra-massa | Canos de água/gás, estrutura metálica | Cobre ou cinto de aterramento | 6 mm² mín. (cobre) em contato contínuo |
Orçamento aproximado para aterramento em casa de 100 m²: eletrodo + haste R$ 80–150, condutor de proteção (20 m) R$ 60–120, barra no quadro R$ 30–50, DR geral de 63 A R$ 150–250, conexões e mão de obra R$ 300–500. Total: R$ 620–1.070 se está tudo errado. Se apenas melhorar um aterramento existente, DR + revisão custam R$ 400–700.
Erros que tornam o aterramento ineficaz (mesmo que pareça instalado)
Um aterramento visível não significa eficaz. Aqui estão falhas que eletricistas veem toda semana:
- Eletrodo muito raso: haste cravada em 1 metro em vez de 3. A resistência fica acima de 100 ohms — o DR não consegue desligar rápido o suficiente.
- Eletrodo em solo seco: durante estiagem, resistência sobe muito. Solução: cimentação ao redor ou múltiplos eletrodos.
- Fio de aterramento interrompido: condutor emendado mal, chicoteado por raiz de árvore ou roído. Você não vê, mas não há continuidade — o aterramento falha.
- DR com número errado de mA: Um DR de 300 mA não protege banheiro. Norma exige 30 mA em locais molhados. DR maior só funciona para proteção de equipamento, não de choque elétrico.
- Barra de aterramento abarrotada: quadro com 12 condutores pretos, 12 azuis e apenas 2 espaços de terra. Obra errada sempre remove PE de alguns circuitos.
- Massa metálica não aterrada: caixa de ar-condicionado, estrutura de antena, tubo de gás — metais isolados podem ficar energizados sem nenhuma proteção.
A única forma de detectar esses erros: contratar eletricista com megômetro (medidor de resistência de isolamento e aterramento) ou engenheiro para vistoria com laudo. Custo: R$ 200–400 por medição.
NBR 5410 x NBR 14039 x NBR 5419: qual norma governa aterramento
Você encontrará três NBRs mencionadas quando pesquisa aterramento. Cada uma cobre um escopo:
- NBR 5410: Instalações elétricas de baixa tensão (até 1.000 V CA). É aquela que governa sua casa. Cobrere aterramento funcional, de proteção, esquemas TT/TN/IT.
- NBR 14039: Instalações elétricas de média tensão (> 1 kV até 35 kV). Relevante só se você tem subestação particular, o que é raro em residências.
- NBR 5419: Proteção contra descargas atmosféricas (raios). Governa pára-raios e aterramento de raios, não aterramento elétrico funcional. Algumas casas precisam das duas normas em paralelo.
Resumo: para residência urbana comum, NBR 5410 é a que você segue. Se a casa fica em zona rural alta ou próxima a áreas com incidência frequente de raios, adicione também um projeto de proteção contra raios conforme NBR 5419.
Checklist: como verificar se seu aterramento passa na norma
- □ Há disjuntor diferencial (DR) no quadro? Veja etiqueta — deve marcar 30 mA. Se não houver, está irregular.
- □ Todas as tomadas de banheiro têm 3 furos (2P+T)? Duas ranhuras = falta de terra. Reforma obrigatória.
- □ Os fios descidos para o eletrodo são visíveis e contínuos? Se desaparecem ou vêm emendados, investigar continuidade.
- □ Há barra de aterramento (barra verde) dentro do quadro? Múltiplos fios terra nela, sem sobrecarga. Se há apenas um parafuso, está inadequado.
- □ Água e gás estão conectados ao aterramento? Cinto ou condutor ligando cano de água à barra PE. Imprescindível.
- □ A geladeira, máquina de lavar, ar-condicionado têm tomadas com terra? Se ligados em extensão ou adaptador 2P, não estão protegidos.
- □ O imóvel tem certificação (ART/Laudo)? Sem isso, seguros não cobrem sinistros elétricos.
Dúvidas frequentes sobre aterramento elétrico NBR 5410
Vale aterrar tudo junto (água, gás, estrutura, PE elétrica) ou é perigoso?
Vale e é obrigatório. Toda massa metálica acessível deve estar interconectada à barra de aterramento. Risco de esmagamento, não há — a corrente fuga para terra, não entre dois pontos. Eletrodo único bem dimensionado distribui segurança para tudo. Separar sistemas é que causa riscos: uma estrutura isolada pode ficar energizada.
Se a distribuidora oferece TN-S, preciso ainda de eletrodo meu próprio?
Não obrigatoriamente em TN-S, mas recomendado. O esquema TN-S confia que o neutro está bem aterrado na subestação — nem sempre verdade em dias de chuva ou manutenção. Um eletrodo adicional (40 ohms máximo) oferece redundância. Custo baixo (R$ 200–300), proteção extra alta — vale a pena em casas de valor alto ou com equipamentos sensíveis.
Aterramento de 100 ohms é aceitável ou cai em multa/regularização?
NBR 5410 exige ≤ 40 ohms para instalações que usam disjuntor diferencial como proteção de choque (TT e TN-S com DR). Acima disso, o DR pode não desligar rápido o bastante — tempo de contato risco aumenta. Não há "multa direta", mas vistoria de bombeiros ou seguro nega cobertura. Se eletrodo está > 40 ohms, crave fundo ou instale múltiplos eletrodos (2–3 em paralelo reduz metade a um terço).
Casa antiga com apenas pino de aterramento na tomada (sem fio), é seguro?
Não. Pino de aterramento sem fio (condutor PE) conectado é engano — há risco de choque. Obra deve traçar fio verde/amarelo desde aquele pino até barra de aterramento no quadro. Caso contrário, quando alguém toca chuveiro metálico energizado, o pino não desvia nada. Custo de reparação: R$ 200–400 por ambiente, alta prioridade em banheiro.
Preciso fazer medição (megômetro) a cada quantos anos?
NBR 5410 não especifica intervalo fixo, mas recomenda-se inspeção visual anual e medição completa a cada 5 anos ou após mudança climática severa (enchente, seca extrema). Se há problemas de diferencial desligando frequentemente, medir imediatamente — pode ser aterramento degradado. Custo: R$ 250–350 por medição profissional.
Aterramento não é detalhe invisível — é a fundação de qualquer instalação segura. A NBR 5410 é clara: esquema TT, TN-S ou TN-C-S; eletrodo ≤ 40 ohms; disjuntor diferencial de 30 mA em molhado. Se você tem dúvida se a sua casa atende, chame eletricista com megômetro e ART. Regularizar agora custa R$ 600–1.000; vidas salvas, priceless.
